TIERRAS

Conductores en cobre de temple suave, de conductividad 100% IACS y de pureza química de 99,9%; con Cableado flexible. Aislamiento en Policloruro de vinilo PVC de alto grado dieléctrico, resistente a altas temperaturas, retardante a la llama entre otras características.

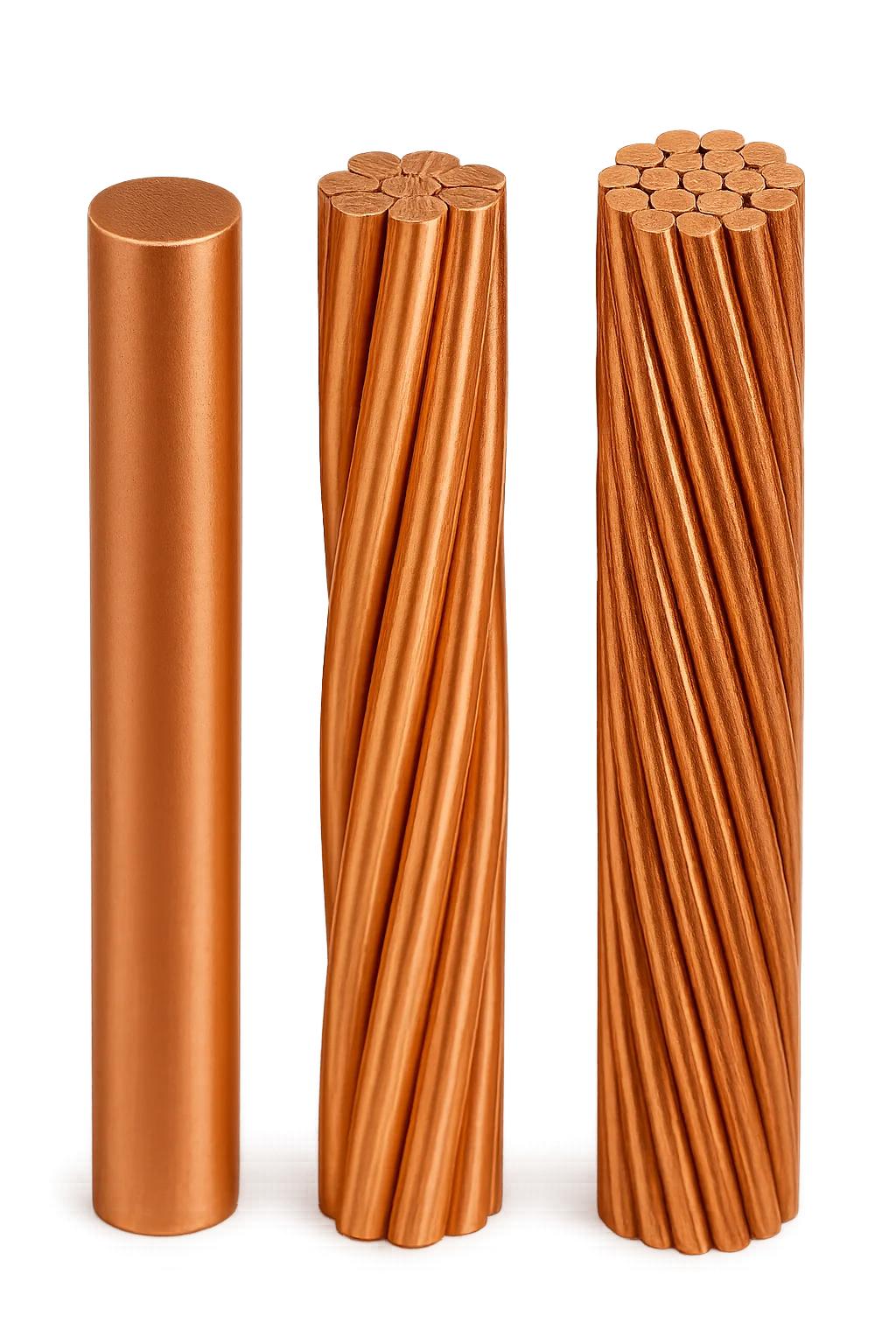

Desnudos

Conductores en cobre de temple suave, de conductividad 100% IACS y de pureza química de 99,9%; con Cableado concéntrico o flexible.

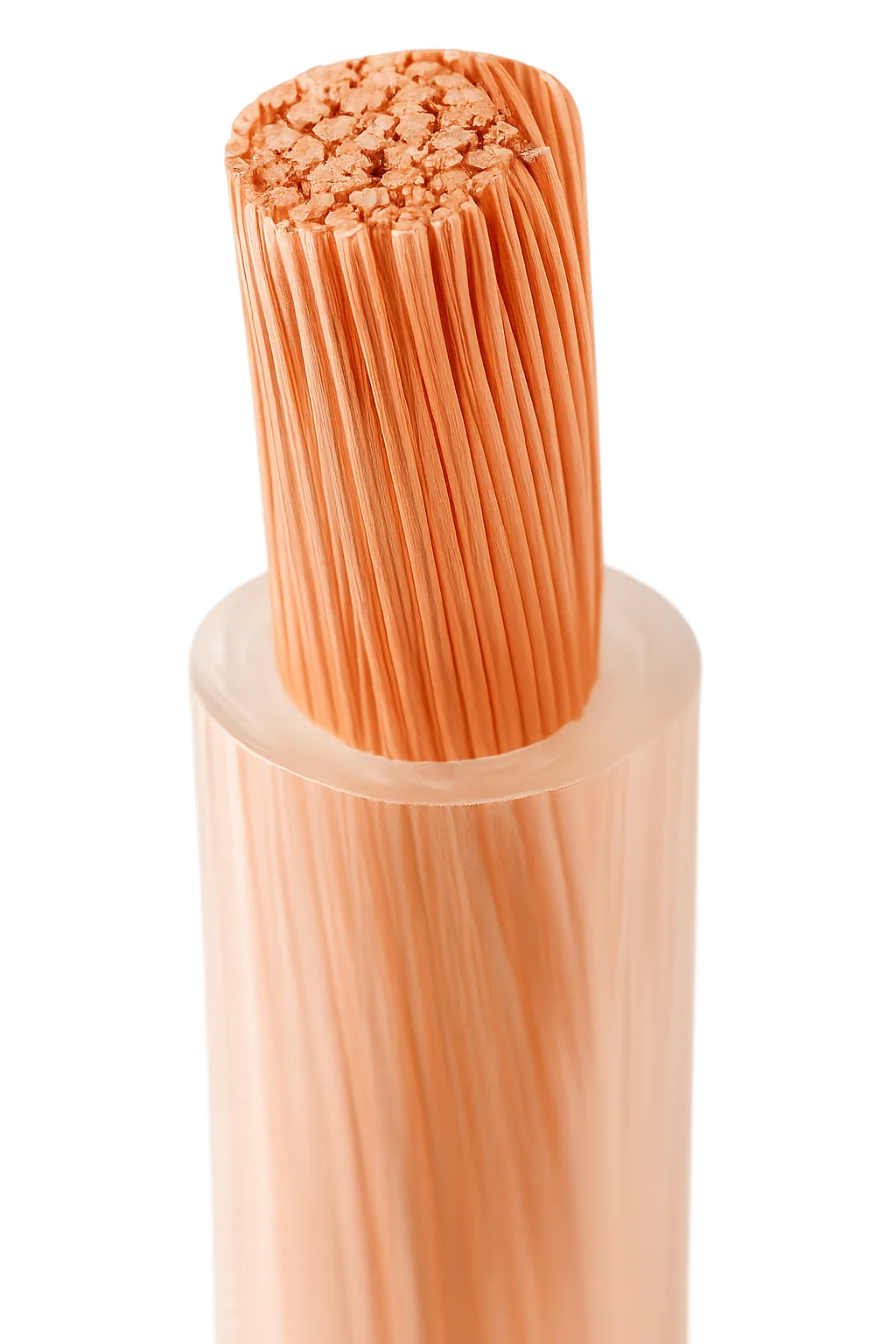

Cables Flexibles (Cristal)

Para los recubiertos se usa Policloruro de vinilo PVC translúcido para verificación visual de continuidad del conductor.

APLICACIÓN

Los Cables Flexibles son usados generalmente para conectar equipos y aparatos móviles. También se usan cuando las condiciones de instalación (En espacios reducidos) requieren que el conductor sea flexible. Su principal característica es que su flexibilidad los faculta para soportar movimientos y vibraciones que se presentan en aplicaciones específicas.

Durante su instalación y operación son maniobrables y conservan sus propiedades mecánicas y eléctricas de tal forma que la gtransmisión de corriente es confiable y segura.

ESPECIFICACIONES

Desnudos: ASTM B8 Concentric Lay Stranded Copper Conductors; NTC 307 Conductores de cobre, cableado concéntrico
Recubiertos: ICEA S-95-658 Power Cables Rated 2000 Volts or less for the Distribution of Electrical Energy; NTC 1099-1 Cables de potencia, de 2000 Voltios o menos, para distribución de energía eléctrica.

REGLAMENTO

Reglamento Técnico de Instalaciones Eléctricas
Resolución 40117 de abril 2 de 2024
RETIE 2024.

Funciones del cable de cobre desnudo en la puesta a tierra

El cobre desnudo en la puesta a tierra asegura la seguridad de las personas, la protección de los equipos y la estabilidad del sistema eléctrico.

Conducción de corriente de falla a tierra Proporciona un camino de baja impedancia para que las corrientes de falla (por cortocircuitos, descargas atmosféricas o fugas eléctricas) se disipen de manera segura hacia la tierra.

Protección de las personas y equipos Evita que estructuras metálicas, carcasas de equipos o partes accesibles adquieran un potencial peligroso que pueda generar electrocución.

Protege equipos eléctricos sensibles frente a sobretensiones y descargas.

Estandarización del potencial eléctrico Ayuda a que todas las partes metálicas de la instalación y la tierra tengan el mismo potencial eléctrico, reduciendo riesgos de diferencia de voltaje entre puntos distintos.

Descarga de rayos y sobretensiones transitorias Se usa en sistemas de pararrayos y en redes de distribución aérea para llevar las corrientes de rayo directamente al suelo, protegiendo la instalación.

Referencia del sistema eléctrico Sirve como punto de referencia para el sistema eléctrico, estabilizando tensiones y facilitando el funcionamiento de protecciones (interruptores diferenciales, protecciones contra sobrecorriente, etc.).
