FOTOVOLTAICO

Conductores en cobre de temple suave, de conductividad 100% IACS y de pureza química de 99,9%; con Cableado flexible (Opcional en Cobre flexible estañado).

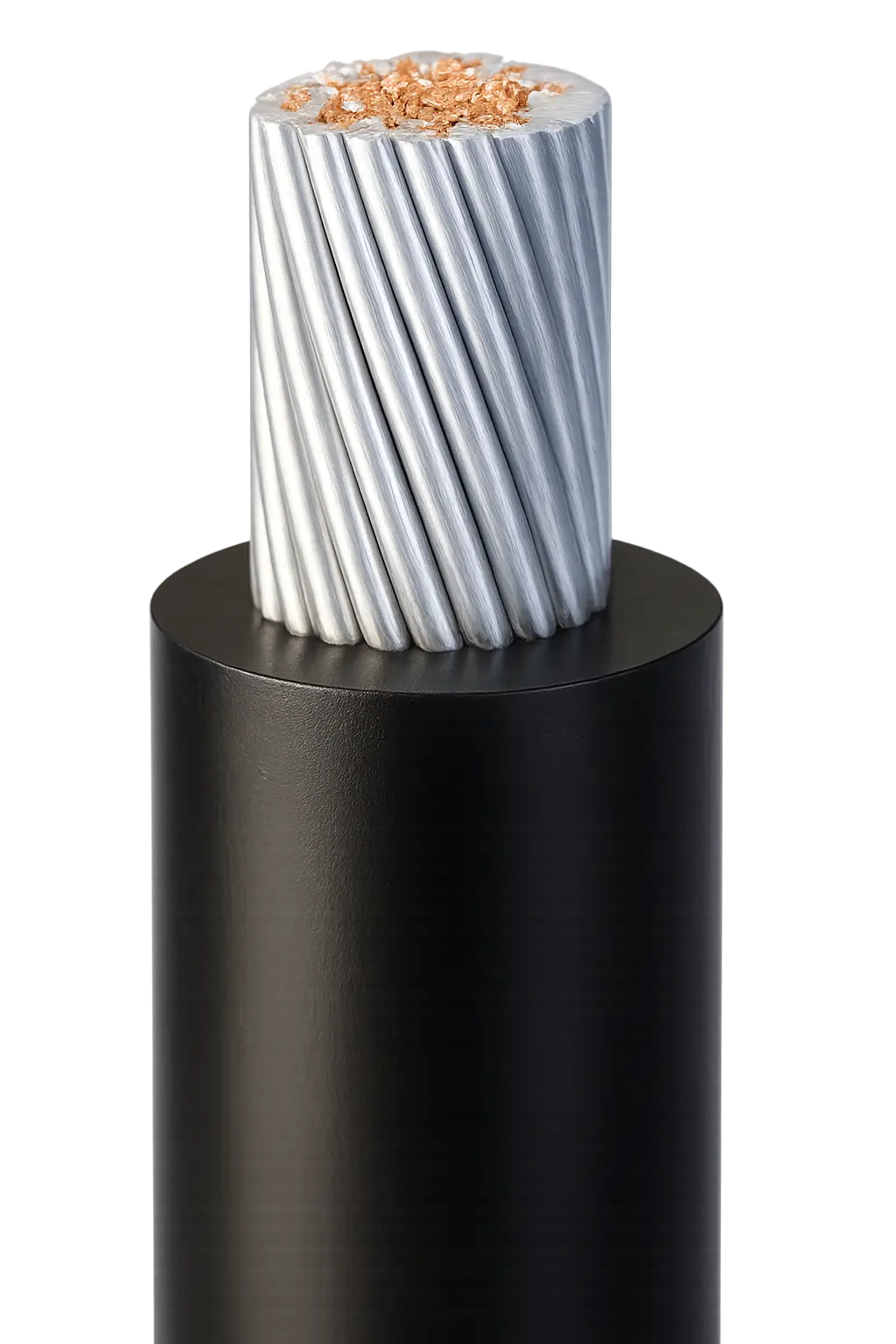

PV Wire PVC

Conductores en cobre de temple suave, de conductividad 100% IACS y de pureza química de 99,9%; con Cableado flexible (Opcional en Cobre flexible estañado). Aislamiento en PVC o en polietileno reticulado 90ºC en sitios secos y mojados. Chaqueta en polímero termoplástico, aptos para lugares secos y mojados.

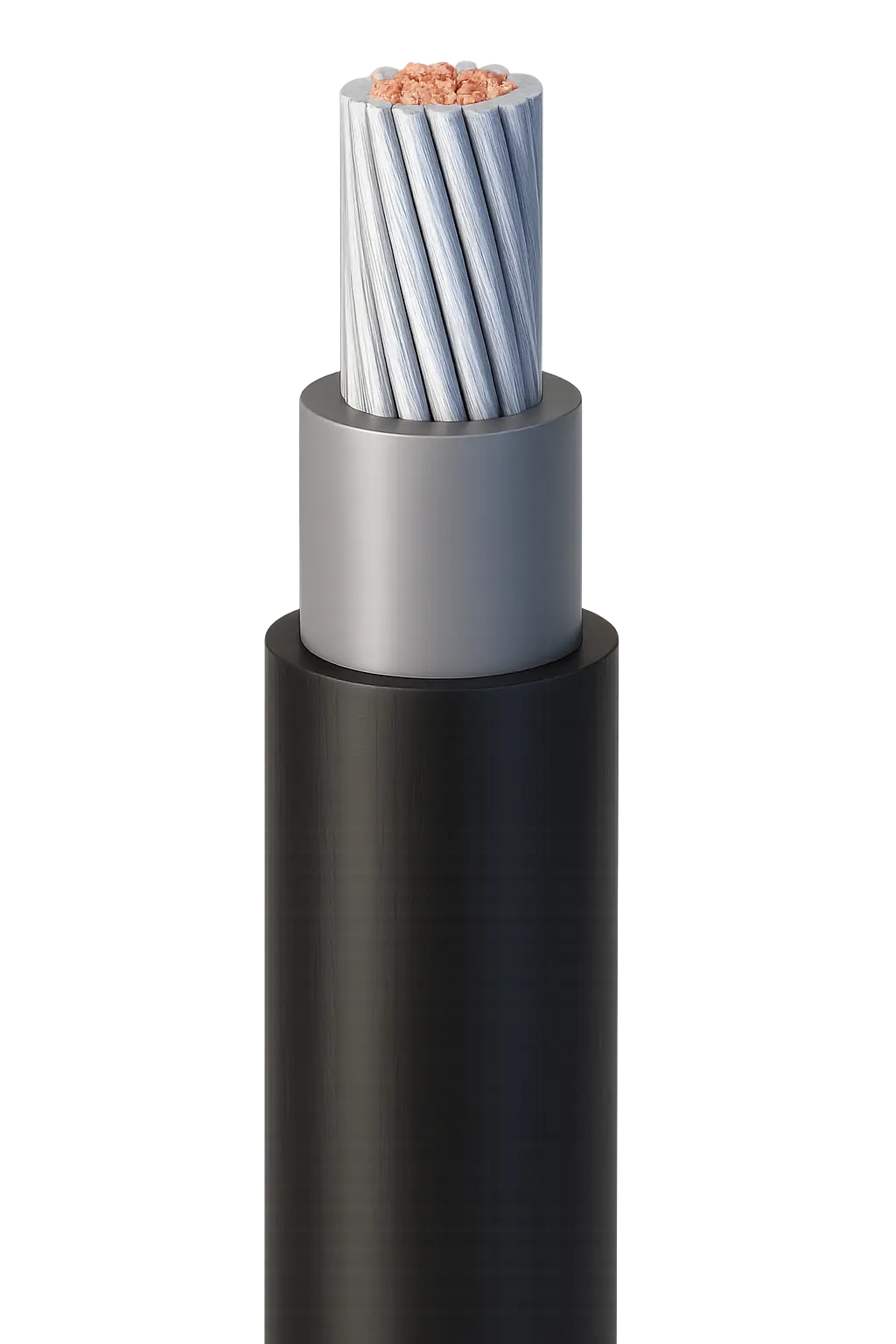

PV Wire XLPE-PVC

APLICACIÓN

Cables diseñados para conexión de paneles solares fotovoltaicos en circuitos de corriente directa DC. Soportan condiciones ambientales adversas presentes en en este tipo de instalaciones.

ESPECIFICACIONES

UL 4703 Photovoltaic Wire
NTC 6404 Cables para uso fotovoltaico»

REGLAMENTO

Reglamento Técnico de Instalaciones Eléctricas
Resolución 40117 de abril 2 de 2024
RETIE 2024.

Funciones del cable de cobre desnudo en la puesta a tierra

El cobre desnudo en la puesta a tierra asegura la seguridad de las personas, la protección de los equipos y la estabilidad del sistema eléctrico.

Conducción de corriente de falla a tierra Proporciona un camino de baja impedancia para que las corrientes de falla (por cortocircuitos, descargas atmosféricas o fugas eléctricas) se disipen de manera segura hacia la tierra.

Protección de las personas y equipos Evita que estructuras metálicas, carcasas de equipos o partes accesibles adquieran un potencial peligroso que pueda generar electrocución.

Protege equipos eléctricos sensibles frente a sobretensiones y descargas.

Estandarización del potencial eléctrico Ayuda a que todas las partes metálicas de la instalación y la tierra tengan el mismo potencial eléctrico, reduciendo riesgos de diferencia de voltaje entre puntos distintos.

Descarga de rayos y sobretensiones transitorias Se usa en sistemas de pararrayos y en redes de distribución aérea para llevar las corrientes de rayo directamente al suelo, protegiendo la instalación.

Referencia del sistema eléctrico Sirve como punto de referencia para el sistema eléctrico, estabilizando tensiones y facilitando el funcionamiento de protecciones (interruptores diferenciales, protecciones contra sobrecorriente, etc.).
